Nos bastidores de máquinas potentes e sistemas industriais complexos, existe um componente que faz toda a diferença na performance do sistema hidráulico: o manifold. Ele funciona como um verdadeiro centro de comando, organizando e direcionando o fluxo do fluido com precisão, garantindo que cada atuador receba exatamente a força e a pressão necessárias para funcionar com eficiência.
Mais do que um bloco metálico com conexões, o manifold representa o controle absoluto dentro do circuito hidráulico. Compacto, eficiente e seguro, ele reduz perdas, elimina pontos de vazamento e transforma um emaranhado de tubulações em um sistema claro e confiável.
Conceito e funcionamento básico

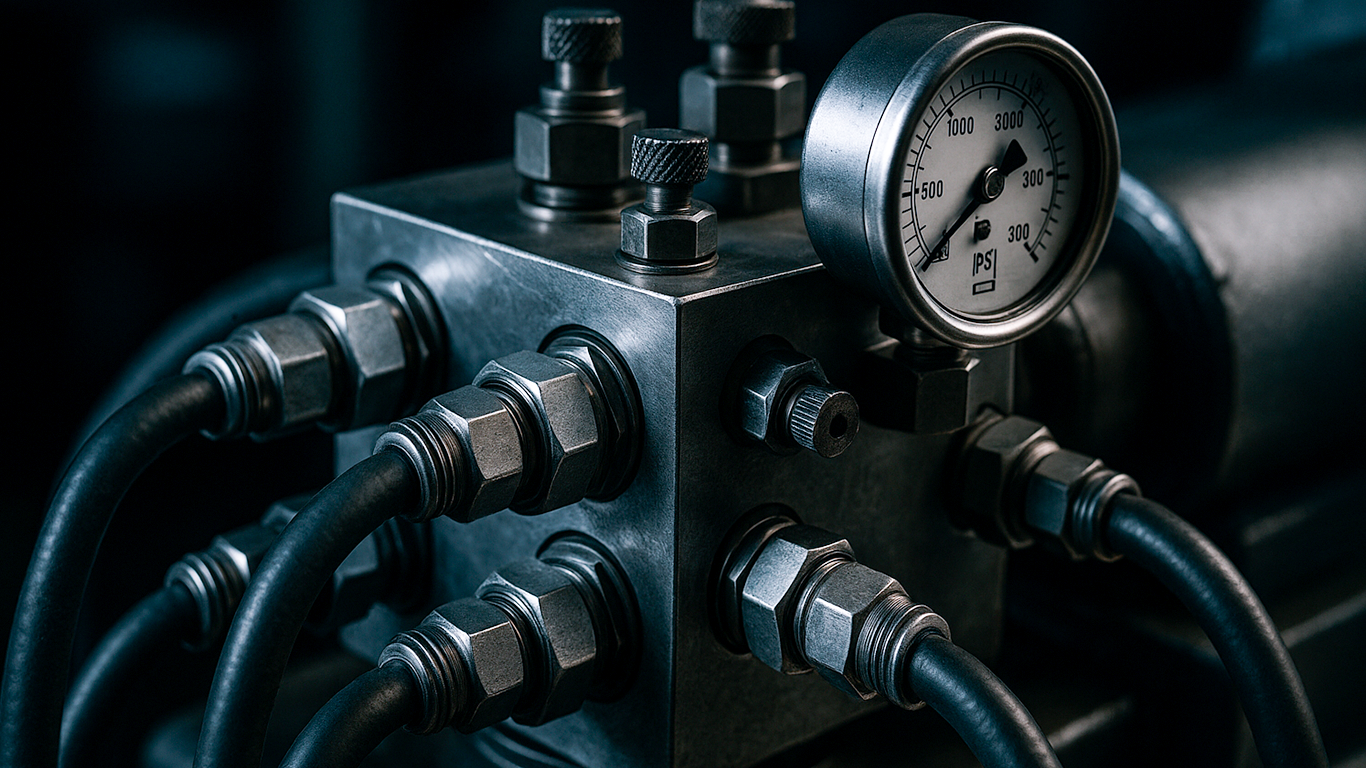

O manifold é um bloco metálico com diversas passagens internas e múltiplas portas (conexões de entrada e saída), que aloja diversos tipos de válvulas como as direcionais, alívio e reguladoras, por exemplo.
Quando o fluido chega ao manifold (por uma porta de entrada), ele passa por válvulas internas e circuitos integrados e é distribuído para várias saídas que alimentarão os atuadores como bombas, motores e cilindros.
Elementos que compõem um manifold
Para entender melhor como ele age, vamos conhecer seus principais componentes:
- Bloco metálico (corpo): sustenta as passagens internas, oferece estrutura resistente para pressão e vazão. Pode ser em alumínio, ferro fundido, inox, aço carbono entre outros.
- Portas (conexões): entradas e saídas para mangueiras, tubos, retorno e dreno. Apresenta diversos tipos de conexões (flange, roscadas, soldadas, compressão, etc) dependendo da aplicação.
- Válvulas integradas: as principais são as válvulas direcionais (que determinam para onde vai o fluido), de alívio (proteção e segurança do sistema), reguladoras (manter o fluxo de vazão).
- Instrumentos (opcional): manômetros, sensores, elementos de teste para monitoramento do sistema hidráulico
Vantagens
- Redução de vazamentos: menor número de conexões entre tubos e mangueiras implica em menos pontos com possibilidade de vazamentos.
- Redução das perdas de pressão: tubulações mais curtas, menos conexões e descontinuidades melhoram a eficiência do fluido.
- Organização e amplitude: com um comando central a necessidade de uma teia de mangueiras e tubulações é reduzida. O ambiente se torna mais organizado, principalmente em espaços confinados.
- Manutenção simplificada: centraliza as válvulas e conexões, facilitando inspeções, ajustes e trocas.
- Personalização: os manifolds podem ser projetados sob medida para cada aplicação (pressão, vazão, saídas)
- Desempenho aprimorado: respostas mais rápidas ao comando hidráulico devido às menores distâncias para o fluido viajar.
Desvantagens e limitações
- Custo inicial: manifolds customizados ou com muitos componentes têm custo de produção mais elevado.
- Complexidade de fabricação: se o manifold for mal dimensionado (vazão, pressão, compatibilidade das válvulas/tubulações), pode gerar gargalos, aquecimento, perdas ou falhas.
- Peso e estrutura física: blocos grandes podem pesar bastante; devem estar bem suportados para não gerar vibrações ou tensões que prejudiquem juntas/válvulas.
- Menor flexibilidade: quando mudanças frequentes de configuração forem necessárias, um manifold rígido pode não atender bem sem adaptações.
- Limitações do material ou ambiente: corrosão, compatibilidade química, temperaturas extremas e pressões elevadas exigem materiais e vedação adequadas.
Aplicações
As aplicações são variadas. Onde há circuitos com múltiplas funções e/ ou cilindros, certamente haverá um manifold. Os exemplos mais comuns são:
- Máquinas agrícolas: tratores, colheitadeiras
- Equipamentos de construção e mineração: escavadeiras, carregadeiras, britadores, guindastes.
- Indústria geral: prensas metálicas, moldes, máquinas de corte/dobra, automação industrial.
- Sistemas móveis: veículos especiais, equipamentos embarcados.
Qualquer processo industrial que exige um maior controle de distribuição e possua muitos circuitos integrados, o manifold pode ser uma solução mais eficiente.
Quando optar por usar um manifold
Para decidir se vale mesmo a pena usar um manifold em determinado sistema, considere os seguintes pontos:
- Complexidade do circuito hidráulico: se há muitas válvulas, atuadores e múltiplos pontos de conexão espalhados, então o manifold pode simplificar muito o seu sistema.
- Pressão e vazão exigidas: se o sistema opera em alta pressão ou vazão, é importante que o manifold seja dimensionado adequadamente para não comprometer o desempenho do equipamento e evitar falhas..
- Espaço disponível: em espaços restritos, a compactação proporcionada pelo manifold é vantagem clara.
- Frequência de manutenção: se falhas são frequentes, as paradas são problemáticas e tem um custo elevado, optar por um manifold para reduzir pontos de falha que compensará o investimento.
- Custo total de ciclo de vida: não só o custo de aquisição, mas o de operação, manutenção, perdas por vazamento ou ineficiência.
- Necessidade de flexibilidade futura: se prevê que o sistema será alterado (expandido ou modificado), usar manifolds modulares ou designs que permitam trocas pode ser mais vantajoso.
Conclusão
O manifold é uma solução muito útil para organizar o sistema hidráulico, simplificar a instalação e manutenção e melhorar o desempenho. Todavia, como qualquer componente técnico, exige um bom projeto, e analisar a viabilidade (custos vs. benefícios).
Para quem está projetando ou reformando um sistema hidráulico, entender essas características ajuda a decidir: vale investir num manifold?
Em muitos casos sim, especialmente em sistemas com várias vias, alta vazão e pressão média à alta, onde a eficiência, segurança e manutenção são importantes.
